膨脹型防火漆在200℃上下的高溫時會膨脹至原厚度的數十倍，形成一層隔熱性良好的炭化層，達到延緩熱量之傳導及防火的功能。
無庸置疑防火漆是要靠膨脹達到其防火的功能！
以下僅節錄一些產品的受熱膨脹率〈由各產品的防火試驗報告中演算而得〉：
| 產品 | F | N | S | U | U | U |
| 膨脹率 | 37 | 17 | 35 | 45 | 34 | 23 |
| 原DFT(mm) | 2.7 | 6.05 | 0.8 | 0.78 | 1.34 | 2.87 |
| 來源報告 | TE92771 | TE90662 | FR993 | W51832 | W52890 | W60199 |
以上可知：
1. 各產品膨脹率不盡相同
2. 同一產品的膨脹率與DFT成反比。此因厚度越厚，膨脹效率越低。
實地〈直接燒鋼骨〉檢驗結果〈產品S〉：
| 種類 | 無面漆 | 無面漆 | 2劑式Epoxy面漆 |
| 膨脹率 | 10 | 15 | 6 |
| 原DFT(mm) | 5 | 0.94 | 0.88 |
以上可知：
1. 印證厚度越厚，膨脹效率越低。
2. 面漆影響膨脹率。此因Epoxy面漆太硬；且無法遇熱及熔，所以限制了膨脹。
3. 實地〈直接燒鋼骨〉檢驗因熱量無法集中；溫度無法升高到試驗爐內的高溫〈近1000℃〉。
所以近鋼骨面的防火漆未能膨脹完全，所以膨脹率比正式防火試驗來的低。
但是其膨脹率仍具有一定水準。
4. 所以工地直接就鋼骨做試燒膨脹試驗，仍是最佳的驗證材料方法。
|
|
|

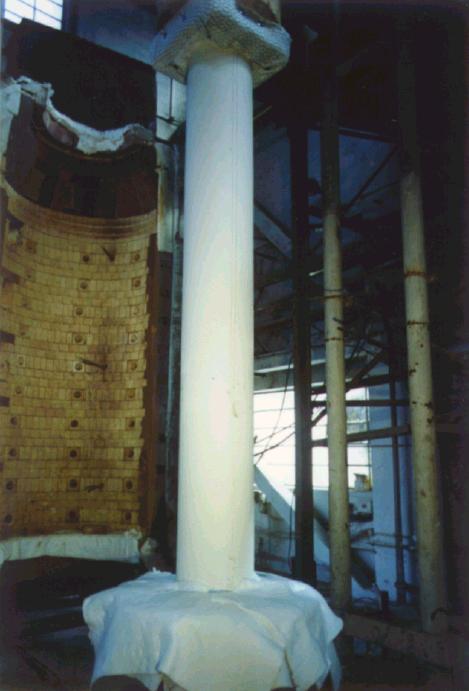

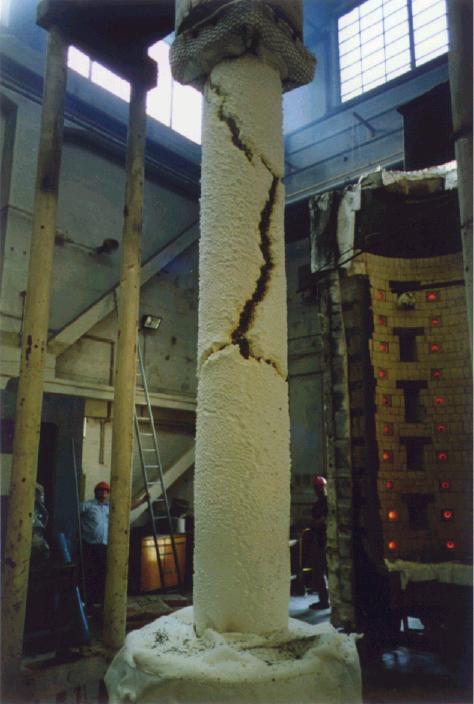

| 膨脹前 | 膨脹後 |
