新工法(UL)鋼梁防火被覆厚度的選擇

1. 前言

   A. 新工法源於UL及WF的試驗結果；UL依據ASTM E119(UL263)試驗方法，WF依據BS476或EN13381試驗方法。

   B. 新工法對WF鋼梁試驗報告採用620℃溫度認定標準。

   C. 新工法對UL鋼梁試驗報告採用四種不同認定標準.....confusing!!!

   D. UL鋼梁試驗報告採用四種不同認定標準為束制梁/非束制梁/束制組合/非束制組合，說明如下：

2. 新工法束制梁/非束制梁/束制組合/非束制組合哪來的?

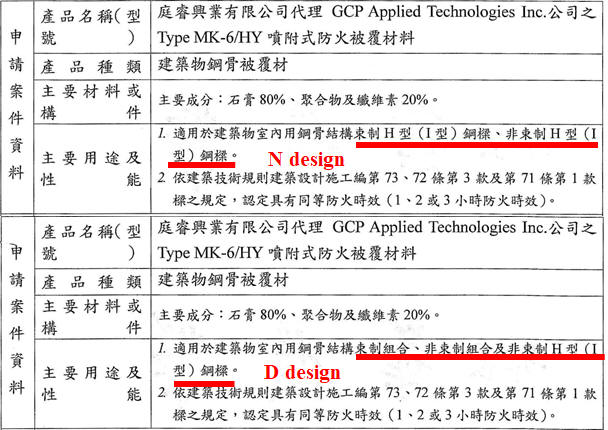

   A. 因為UL有束制及非束制之分；因此認可書也照抄。

   B. N design分為：

  1. 束制梁 (Restrained Beam)

  2. 非束制梁 (Unrestrained Beam)

   C. D design分為：

  1. 束制組合 (Restrained Assembly)

  2. 非束制組合 (Unrestrained Assembly)

  3. 非束制梁 (Unrestrained Beam)

3. 新工法束制梁/非束制梁/束制組合/非束制組合的厚度差別？

  1. 源於美國ASTM E119(UL263)標準

  2. 照抄UL工法

  3. 組合=樓板(+小梁)

  4. 差別在防火被覆厚度：非束制梁厚；束制梁薄；束制組合更薄

  5. 非束制組合只適用在鋼承鈑需要防火保護時

種類

非束制梁

束制梁

非束制組合

束制組合

UL工法編號

N852

N852

D798

D985

3小時厚度(mm)

42

30

42

18

2小時厚度(mm)

22

18

26

10

1小時厚度(mm)

10

10

10

10

4. ASTM E119(UL263)試驗標準上束制梁/非束制梁/束制組合/非束制組合的差別？

No

要求

束制組合(D)
 Restrained
Assembly

非束制組合(D)
Unrestrained
Assembly

束制梁(N)
Restrained
Beam

非束制梁(N)
Restrained
Beam

CNS12514-6
 梁特定要求

1

背火面<139℃
背火面棉絮不會燒起來

v

v

 　 　

v

2

鋼梁<593℃

v

v

 　

V(註4)



3

梁支撐載重

v

v

V(註3)

v

V

4

R<1 hr→ R=U (31.1.3節)
R>1 hr→ R≦2U

V(註1)

 　

v

 　



5

Deck<593℃ (32.1.6節)

 　

V(註2)

 　 　



    註1：1小時R(束制組合)=1小時U(非束制梁)；2小時R(束制組合)=1小時U(非束制梁)；3小時R(束制組合)=1.5小時U(非束制梁)

        *** 以上定義說明了新工法束制組合1、2小時厚度都一樣！

    註2：決定 要點為鋼承鈑底部到達593℃時的時間

    註3：決定 要點為鋼梁能夠承載的時間

    註4：決定 要點為鋼梁到達593℃時的時間

5. 我們該用束制梁？非束制梁？束制組合？

No

要求

UL263

CNS12514-6

束制梁

非束制梁

1

鋼梁破壞溫度<593℃

 　

V

 　

2

鋼梁支撐載重

V

V

V

** 由上表可知UL263束制梁及CNS12514-6為載重破壞。

因此    [束制梁=CNS國家標準]
