五、現場品質管制

現場品管可分為：

  1. 防火性能 (包括下列三點)

    1. 防火材料驗真
    2. 厚度
    3. 乾密度

  2. 物理性能 (重點在黏著力)

A. 防火性能

  1. 防火材料 驗真
    如何確認您的材料與接受測試之材料相同，而配方無遭致改變呢?

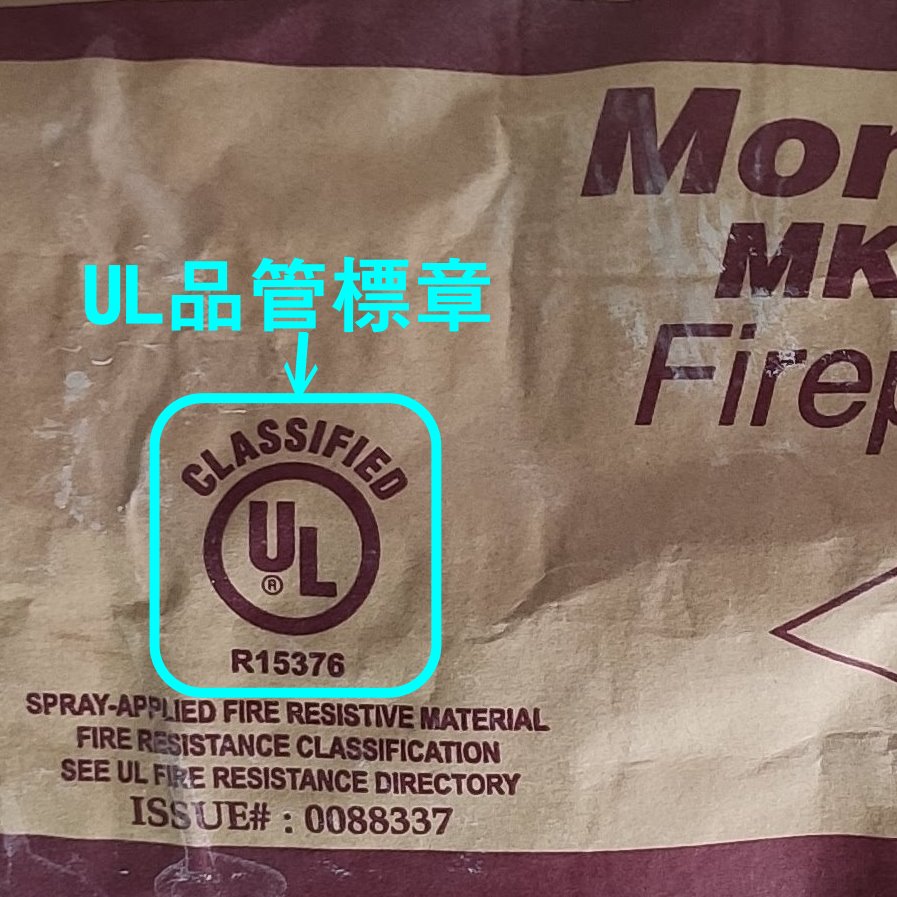

    UL測試過的材料，再經過UL後續檢驗服務 (Follow-Up Service) 品管，每一包裝均標有UL的 品管標章(Classification Mark)，只要有此標章，材料品管交給UL即可。

  2. 厚度檢驗﹝依據ASTM E605或CNS13963﹞
    噴覆式防火材料因其施工方式之故，所以完成面為不均勻之織狀表面，其厚度無法均勻一致，如何取得一可 靠之量測結果，最好的方式乃是依照UL防火試驗室的量測方法，因為防火厚度也是依其試驗結果算來的。 而UL是依ASTM E605-93〝Thickness and Density of Sprayed Fire Resistive Material Applied to Structural Members〞 的檢驗方式，測試而得的。至於測試頻率也是依照ASTM E605-93的檢驗方式，測試而得的。
    以上二規範之詳細內容如下所述：

    1. 測試頻率：
      1. 依每層樓地版面積，每930m2測試一次。
      2. 每層樓地版面積不滿930m2，則每層樓需測試一次。
      3. 每種結構構件（梁、方型柱、工字柱、桁架及樓版等）各取一處進行試驗。
    2. 測試儀器：

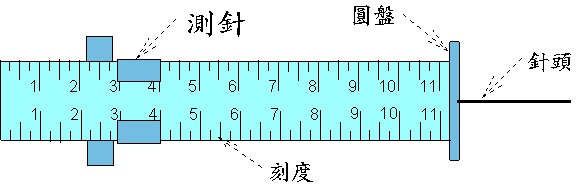

      測針型式英、美等國都一樣，在ASTM E605及BS 8202 part 1中都有規定，如下圖10：


      　

    3. 測試方式：
      1. 工字梁－如圖11所示，選一具代表性之梁，截取其中30公分之段落，在段落兩端依編號1-9所示之位 置，各量取9點，共18點數據平均之，即為平均厚度。
      2. 方型柱－如圖12，方法同上，但是每斷面量取12點，共24點平均之。
      3. 鋼承版－如圖13，選一塊具代表性之鋼承版，面積30公分見方，取對稱的4點平均之（版頂、版底、 版側邊各一點）。

        11-H梁,柱厚度測試位置圖

        12-方型柱厚度測試位置圖

        13-鋼承版厚度測試位置圖
    4. 測試結果之合格認定：
      試驗數據之認定：所測得數據若超過設計厚度6mm以上時，則記錄時應記為“設計厚度+6mm”。 例：如測得厚度為36mm，而設計厚度為12mm，則應計錄為18mm。
      1. 合格標準：
        1. 各段落之平均值不得小於設計厚度。
        2. 單一測得數據不得少於設計厚度之0.75倍或設計厚度減6mm。
          例一：如設計厚度為30mm，則測得結果不得小於24mm。
          例二：如設計厚度為12mm，則測得結果不得小於9mm。
      2. 不合格之區域，得補足之，並且再就該項（如梁）隨機取樣，再測一次。
    5. 目前在國內很普遍的預埋式厚度指式釘，在各防火試驗機構的立場，因其有損及防火性能，都不建議使 用，如果一定要用，則必須有實際防火測試報告證明無損及防火性能才可。

  3. 乾密度檢驗

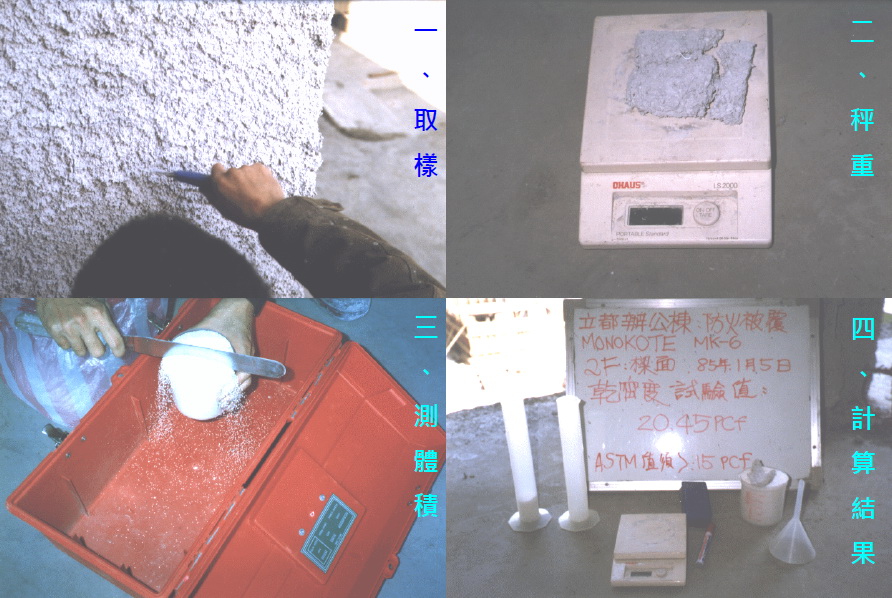

    依據ASTM E605-93的置換法（Displacement Method），直接自構件上採樣，隨地隨驗，其結果最具真實性，可 避免送驗過程的諸多變因。

    1. 測試頻率：同厚度之測試頻率。
    2. 測試儀器：
      1. 秤準確至0.1g。
      2. 500ml的未發泡保麗龍（PS）粒。
      3. 兩個250ml的量筒。
      4. 一個400ml平口的燒杯。
      5. 一個有邊緣（高15cm）的平底盤。
    3. 測試方式：
      1. 再現場隨機挖取一塊體積約131cm3的防火材料樣本。
      2. 切除樣本尖銳的邊角。
      3. 秤樣本的重量。
      4. 量測樣本體積：
        1. 將PS粒倒入400ml的燒杯中並加以抹平，然後將燒杯中的PS粒倒回至量筒中，留下約100ml的PS粒在燒杯 中。
        2. 將樣本置入燒杯的正中央，避免樣本接觸杯緣。
        3. 將量筒中剩餘的PS粒完全倒入燒杯中，加以抹平，讓多於的PS粒溢流至平底盤。
        4. 收集溢流出的PS粒，倒入量筒，測出體積。
    4. 計算乾密度，計算方式如下：

      D=62.43W/V
      D=密度pcf（lb/ft3）
      W=乾材料的重量（g）
      V=試樣的體積（cm3）

    5. 測試結果之合格認定：
      1. 合格標準：
        1. 各種構件乾密度測得數據之平均值不得小於UL防火手冊中所要求之平均乾密度。
        2. 單一測得數據不得小於UL防火手冊中所要求之個別乾密度或內政部核准函中之要求。
      2. 不合格之區域，得改正之，並且再就該項（如梁）隨機取樣，再測一次。
      3. 單一構件乾密度測得數據若介於UL手冊中所要求之平均乾密度及個別乾密度之間，則應就該構件再取一處 做測試，兩處之平均值若仍未能達到要求，得改正之。

B. 物理性能

噴覆式防火材料之物理性能代表防火被覆之耐久性，如黏著力、耐震性、抗衝擊、抗壓力及落塵量等。
在防火材料物理性能品管方面，目前國內學術試驗機構能做到的有黏著力及抗壓力試驗；耐震性、抗衝擊及落塵量等尚無TAF認可的試驗室可資試驗，只有依廠商所提之國外的 獨立實驗室試驗報告，以供審核。
但是防火被覆材料係以噴覆式施工，空氣壓力的大小影響試驗結果極大。所以工程現場製作試體時，若空氣壓力控制不當，則試體試驗出來的數據就不實際了，而無法顯現實際工程現場的狀況。

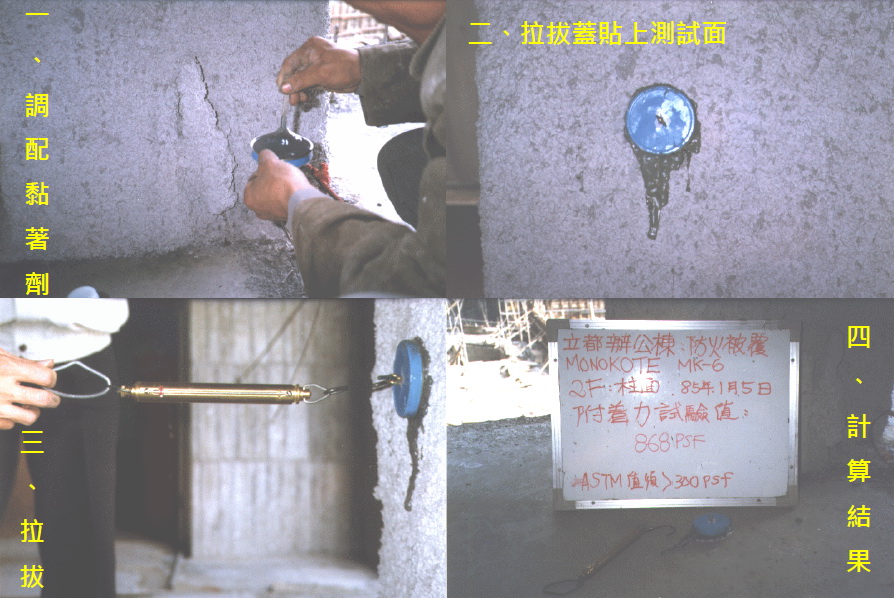

故筆者在此強烈建議採用現場直接做拉拔力試驗（ASTM E736），其它如抗壓力乾脆免之。


　

雖然如此，但實際上只要掌握住乾密度的品管，則物理性能就有一定的水準，因為噴覆式材料物理性能的高低 和乾密度的大小成平行關係，這也是UL會有最低乾密度限制的理由。
但是並非乾密度愈高品質愈好，合於UL的標準值，乃是最佳的組合。
